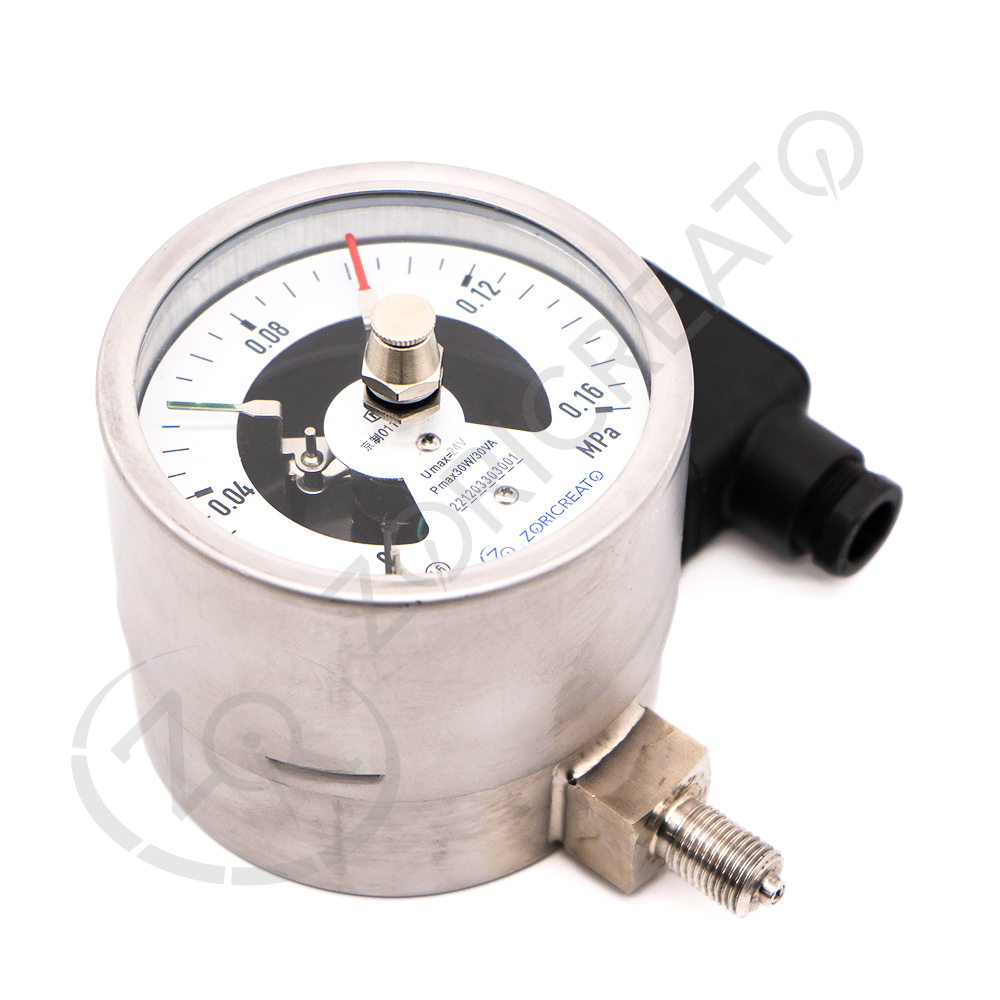

PXH PXHN 不銹鋼耐震電接點壓力表

時間：2020-08-06 瀏覽：次

< >

型號：PXH PXHN

產品概述：

不銹鋼電接點壓力表主要測壓元件及儀表外殼均采用不銹鋼材料設計，適于測量腐蝕性較強的氣體及液體的壓力。

不銹鋼耐震電接點壓力表通過對表體內充油，利用液體阻尼確保無振動顯示，適用于測量介質強烈脈動及環境震動較大的場所。

以上兩種類型壓力表均可與本公司生產的使用不同材料膜片的隔離體配接，組成隔膜式電接點壓力表，適用于測量多種腐蝕性較強及粘度大易結晶介質的壓力。

主要特點

●與相應的電氣器件（如繼電器及接觸器）配套使用。

●由測量系統、指示裝置、電接點組件裝置、外殼、調整裝置和接線盒（插頭座）等組成。

●儀表指針帶動動觸頭與設定指針上的定觸頭（上限或下限）相接通（或切斷）, 致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

技術參數

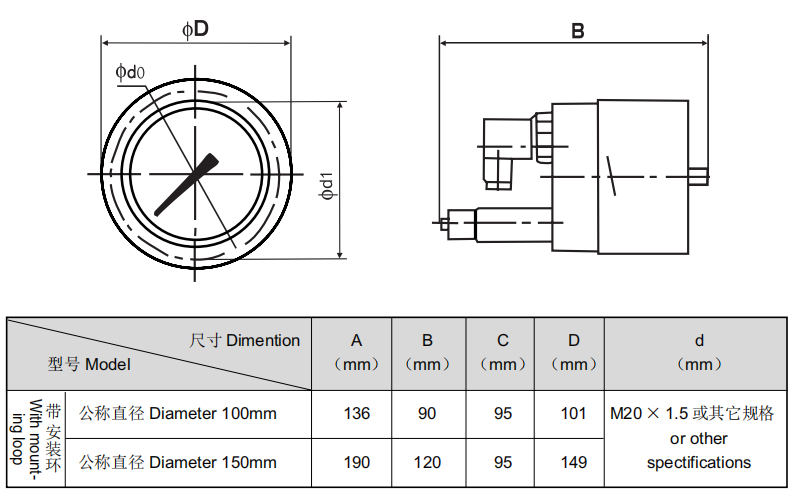

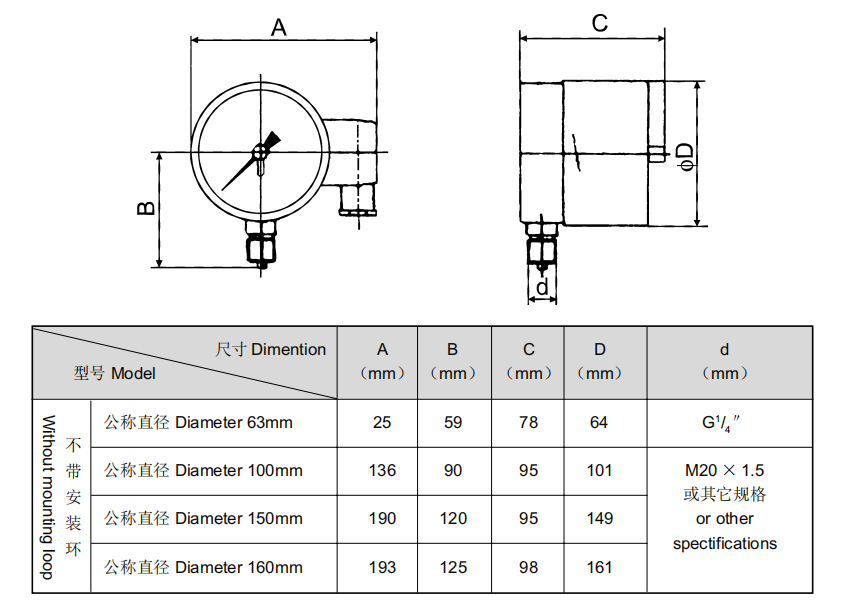

外形結構

產品選型

	型號代碼 CODE	特性說明 CHARACTERISTICS

基本型號 Basic type	PXG	彈簧管標準型Bourdon tube, standard type
	PXGS	彈簧管密閉型Bourdon tube, obturation type
	PXGN	彈簧管耐震型Bourdon tube, vibration-proof type
	BXG	膜片標準型Diaphragm standard type
	BXGS	膜片密閉型Diaphragm obturoation type
	BXGN	膜片耐震型Diaphragm vibration-proof type
外徑 Diameter	100	φ100

	160	φ160

安裝方式 Mounting	1	垂直直接安裝Upright mounting direct
	M	膜片式直接安裝Diaphragm mounting direct
類型 Type	2	單上限One lup limit
	1	單下限One down limit
	22	雙上限Two up limit
	11	雙下限Two down limit
	12	常開上下限No up and down limit
	21	常閉上下限No up & down limit
量程 Ranges	M120	1MPa 詳見量程范圍規格代碼表 See range table

連接螺紋 Connection	G12	外螺紋G1/2” Out scrow thread G1/2”
	M20	外螺紋M20X1.5 Out scrow thread M20X1 .5
	Z12	其它特殊連接 Other special connection
	T00	外螺紋NPT1/2” M20X1.5 NPT1/2”
備選項 Options	FWP	帶不銹鋼位號牌Stainless sted label	SBD 安全雙層玻璃Safety double deck glass
	FYX	電器接口電纜線Electrical connection cable	SMD SUS316L膜片diaphragm
	SBB	有機玻璃 Organic glass	SBC SUS316膜片diaphragm 3J1膜片diaphragm
	SMB	SUS304膜片diaphragm	SMC
	SMJ	3J1膜片diaphragm	SMX
