FM2000US 型超聲波流量計

時間：2020-01-13 瀏覽：次

< >

型號：FM2000US

產品概述：

FM2000US 型超聲波流量計采用國外先進低功耗單片機技術，選用了國際上著名的半導體元器件廠商生產的先進的集成電路及微處理器，開發而成的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計?？梢詼y量流體是水、海水、或油、漿液之類的均勻液體，同時導電或非導電，有腐蝕性或無腐蝕性的液體均可測量，其安裝形式多樣，以插入式和外貼式為主，可滿足客戶的相關需求。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●獨特的信號數字化處理技術, 使儀表測量信號更穩定、抗干擾能力強、計量更準確。

●無機械傳動部件不容易損壞, 免維護, 壽命長。

●電路更優化、集成度高; 功耗低、可靠性高。

●智能化標準信號輸出, 人機界面友好、多種二次信號輸出, 供您任意選擇。

●管段式小管徑測量經濟又方便, 測量精度高。

相關產品：流量開關、通用型壓力變送器

技術參數

測量原理	時差式
精度	線性度優于±0.5%；
	重復性優于±0.2%；
	測量精度優于±1%；
測量周期	500ms
流速范圍	0m/s～30m/s
可測介質	水、污水、海水、化學溶液、油、酒精等液體
濁度	≤10000 ppm，且氣泡含量小
管道類型	鋼、鑄鐵、水泥、硬質塑料、玻璃鋼、PVC 等
管徑范圍	DN32mm～DN1500mm 的不同管徑
直管段	上游≥10D，下游≥5D，距泵出口處≥30D
流體溫度	標準探頭：-30℃～90℃
流體溫度	高溫探頭：-30℃～160℃
防護等級	傳感器 IP68、轉換器 IP65
工作電源	220V AC、24V DC、電池供電 3.6V 鋰電池
輸出信號	4mA～20mA DC 或 0mA～20mA DC 等；阻抗 0k～1k，精度：±0.1%
脈沖信號	正、負凈流量脈沖，兩路 OCT 輸出（脈沖寬度 200ms）
頻率信號	1Hz～9999Hz 任選，OCT 輸出
頻率信號	報警信號：雙路 OCT 輸出，可選 20 種信號源
數據接口	隔離 RS485 串行接口，支持 MODBUS\METER-BUS 協議

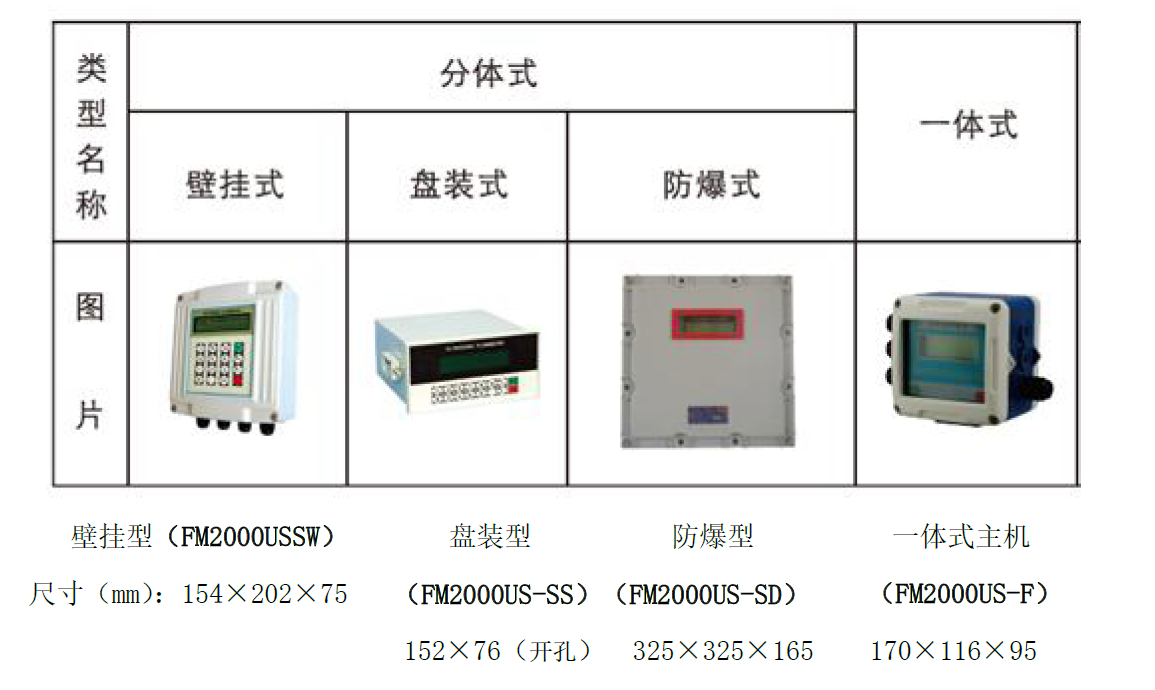

外形結構


產品選型

FM2000US	超聲波流量計
	代碼	流量計類型
	F	一體功能型
	SW	壁掛型分體固定式
	SS	盤裝型分體固定式
	SD	防爆型分體固定式
		代碼	傳感器類型
		B1	標準小型傳感器TS-2型，帶磁性，DN32~DN65, -30°C~90°C
		B2	標準中型傳感器TM-1型，帶磁性，DN80~DN400, -30°C~90"C
		B3	標準大型傳感器TL-1型，帶磁性，DN450~DN1500, -30°C~90°C
		B4	高溫小型傳感器HTS-1型，DN32~DN65, -40°C~160°C
		B5	高溫中型傳感器HTM-1型，DN80~DN400, -40°C~160°C
		B6	高溫大型傳感器HTL-1型，DN450~DN1000, -40°C~160°C
		C1	標準插入式TC-1型，DN80~DN1200, -40°C~160°C
		C2	加長插入式TLC-2型，DN80~DN1800, -40°C~160°C
		G	標準管段式
			公稱通徑	XXX [按實際通徑計，例如DN50~050; DN100~100]
				代碼	管道材質
				0	碳鋼
				1	不銹鋼(316/316L 除外)
				2	鑄鐵
				3	玻璃鋼
				4	PVC
				5	水泥
				6	其他
					壓力	MPa（默認≦1.6MPa）
						代碼	輸出信號
						M	脈沖輸出(僅限管段式)
						E	4mA~20mA DC輸出(標配)
						F	頻率輸出(請注明上下限頻率及量程)
						R2	RS232輸出(請注明波特率，通訊校驗位)
						R8	RS485輸出，標準Modbus協議(標配)
							代碼	供電方式
							V1	DC24V(不帶線）
							V2	AC220V(帶線）
								傳感器距一次表距離	m(標配為10m兩根電纜，5m/根; 用戶也可自行選擇線長，一般不建議超過100m)



FM2000US	SW	B1	050	0	1.6	ER8	V1	10	完整的型號規格
