TTC20 型溫度變送器

時間：2020-01-13 瀏覽：次

< >

型號：TTC20 溫度變送器

產品概述：

TTC20 型溫度變送器可直接測量 -200℃～500℃ 范圍內各種液體、氣體介質以及固體表面溫度。采用專用溫度模塊，對感溫元件進行線性修正，輸出標準模擬信號和數字信號。產品使用方便，輸出形式多樣，可滿足石油、化工、冶金、電站、輕工等領域各種不同現場的溫度測量要求。

主要特點
技術參數
外形結構
產品選型

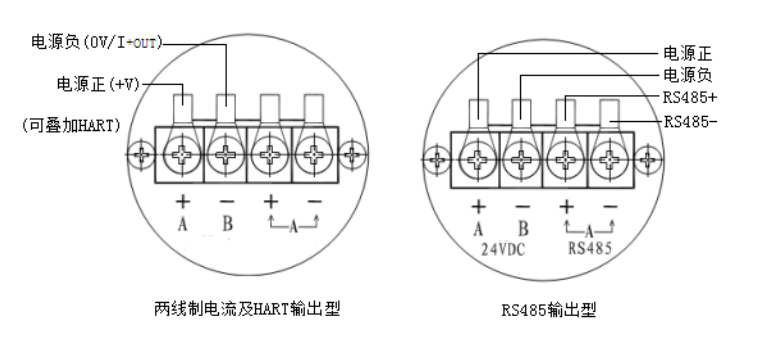

電氣連接
行業應用

資料下載

主要特點

1、通過國家防爆中心認證產品；

2、通過船級社船舶使用認證產品；

3、體積小巧，安裝方便；

4、零點、滿度可調校；

5、現場顯示可選；

6、輸出形式多樣化；

7、現場組態方便。

相關產品：電子數顯溫度變送器、耐高溫壓力變送器

技術參數

基本量程	-200℃...0℃~500℃
供電電源	10V~30V DC（帶顯示表頭：15~30V DC）典型值：24V DC
輸出信號	4mA~20mA DC；4mA~20mA DC+HART；RS485
精度	±1.0%FS；±0.5%FS（-40℃...0℃~125℃）；±0.25%FS（-20℃...0℃~105℃）
顯示	4位 LCD顯示
絕緣電阻	≥20MΩ，500V DC
振動影響	頻率 10Hz~60Hz，峰振幅 0.21mm 或頻率 60Hz~300Hz，加速度 29.4m/s2，正常工作
穩定性	±0.5%FS/年
環境溫度	-25℃~70℃
相對濕度	<95%
貯存溫度	-40℃~120℃
儀表重量	~1100g
電子殼體	鋁合金
與介質接觸部分	不銹鋼

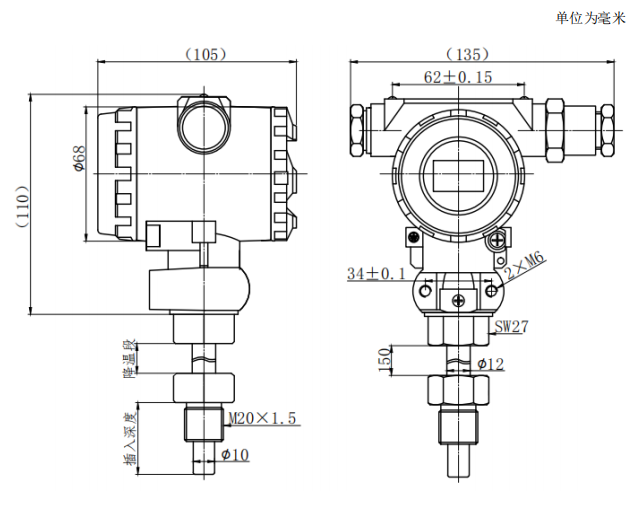

外形結構

產品選型

選型指南
TTC20	型溫度變送器
	測量范圍	X，Y為測量的溫度下限值和上限值，單位℃。（測量范圍 -200℃~500℃）
	（X~Y）℃	-200℃...0℃~500℃			精度：±1.0（L：-200℃...0℃~500℃）
					精度：±0.5（M：-40℃...0℃~125℃）
					精度：±0.25（M：-20℃...0℃~105℃）
		代號	輸出信號
		E	4mA~20mA DC（有船檢證）
		EH	4mA~20mA DC + HART
		R8	RS485
			代號	保護管直徑，單位為毫米
			6	?6
			8	?8
			12	?12
			612	內管?6，外管?12
				代號	安裝方式及安裝接口
				I	固定螺紋安裝，螺紋M20×1.5，螺紋長度 18mm
				II	固定螺紋安裝，螺紋M27×2，螺紋長度 32mm
				III	固定螺紋安裝，螺紋G1/2，螺紋長度 20mm
				IV	固定法蘭安裝，法蘭Dg10
				V	固定法蘭安裝，法蘭Dg15
				VI	活動法蘭安裝
					代號	保護管插入深度，單位mm
					1	150
					2	300
					3	500
					4	750
					5	1000
						代號	接線盒形式
						A	專用電子殼體 + 液晶顯示
						B	專用電子殼體（無顯示）
						C	專用電子殼體 + LED顯示
							代號	附加選項
							d	隔爆（d-隔爆，略-無隔爆）
							T	船用（T-船檢，略-無船檢）

TTC20	L(0~200)℃	E	6	I	2	A	d	完整的型號規格
