PSWI200型智能壓力開關

時間：2020-02-03 瀏覽：次

PSWI200型智能壓力開關
< >
  • PSWI200型智能壓力開關
型號：PSWI200
產品概述：

PSWI200系列智能壓力開關是由微處理器控制的多功能電子開關，開關量程和回差量程可自行設置。具有一路4-20mA模擬量兩線制信號輸出，兩路繼電器開關量信號輸出，廣泛適用于工業現場壓力測量和控制。


  • 主要特點
  • 技術參數
  • 外形結構
  • 產品選型
  • 電氣連接
  • 行業應用
    • 資料下載
主要特點

●由微處理器控制的多功能電子開關，開關量程和回差量程可自行設置。

●高等級防護結構設計，廣泛適用于工業現場壓力測量和控制。

●具有一路4-20mA模擬量兩線制信號輸出，兩路繼電器開關量信號輸出。

●帶有4位數字式數碼管顯示器，多操作顯示信息。

●采用國際著名品牌硅壓阻壓力傳感器，高壓量程采用無焊接無密封圈、一體式加工結構的微熔壓力傳感器，保證了更高的可靠性。




相關產品：智能壓力開關、 抗電磁設計數顯壓力開關


技術參數
測量范圍
相對壓力最小測量范圍0~7KPa
最大測量范圍0~70MPa
負相對壓力最小測量范圍-10KPa~+10KPa
最大測量范圍-1MPa~+10MPa
絕對壓力    最小測量范圍0~35KPa
最大測量范圍0~4MPa
測量精度    (包括線性度，遲滯和重復性)  0.5%FS或0.2%FS
長期穩定性  硅壓阻傳感器，每年≤0.1%；
硅壓阻微熔傳感器，每年≤0.2%
量程4MPa以上，現場數碼管顯示精度 0.5%
允許溫度    允許介質溫度 -25℃~+120℃；
允許環境溫度 -20℃~+80℃
允許儲存溫度 -25℃~+120℃
溫度影響   溫度補償范圍-0℃~+60℃（特殊要求-20℃~+80℃）
 全溫程零點影響≤1%
 全溫程以20℃為基準量程影響≤0.8%
信號輸出   模擬量輸出 4~20mA, 兩線制；0~10V, 三線制
 開關量輸出 一路或兩路繼電器輸出；9-35V DC開關量輸出
 開關電流 ≤8A；回差時間 ≤0.1s
 可通過面板按鍵，設置開關量壓力數值及回差數值
過程連接   外螺紋M20×1.5，
外螺紋G1/2A, 不銹鋼H17-4
允許工作壓力  壓力循環 一千萬次；開關循環 一億次
抗振動 2g
抗沖擊  20g
工作電源 18~35V DC
允許過載   硅壓阻傳感器額定量程的3倍
微熔硅壓阻傳感器額定量程的2倍
與介質接觸部分材料
硅壓阻傳感器316L，不銹鋼微熔硅壓阻傳感器
17-4不銹鋼過程連接件，不銹鋼304
外殼 壓鑄鋁環氧樹脂噴塑
O型圈 丁腈橡膠
顯示器 塑料PVC

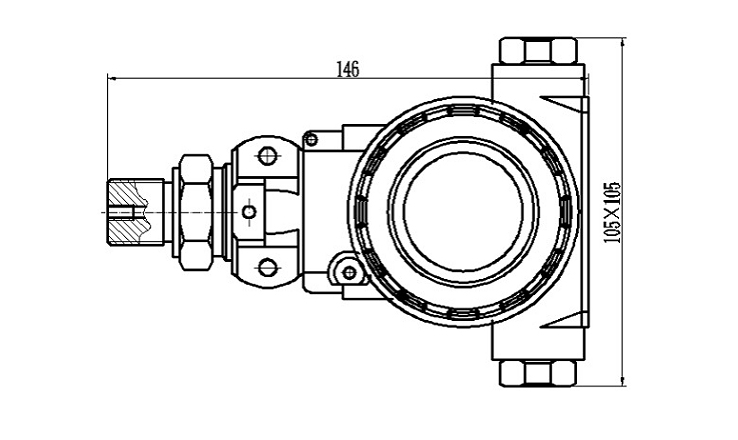

外形結構


產品選型
選型指南
PSWI200型智能壓力開關選型表（擴散硅傳感器)

儀表類型
B 標準型                            Y 約定的特殊要求
G 隔爆型 Ex d IIC T6 Gb
傳感器量程
01表壓（0～7）kPa17絕壓（0～35）kPa
02表壓（0～35）kPa18絕壓（0～105）kPa
03表壓(-30~105) kPa19絕壓（0～210）kPa
04表壓(-30~210)kPa20絕壓（0～700）kPa
12表壓(-100~105)kPa21絕壓（0～2.1）MPa
13表壓(-100~210)kPa22絕壓（0～3.5）MPa
14表壓（-100～700）kPa
15表壓（-0.1～2.1）MPa
16表壓（-0.1～3.5）MPa
99約定的特殊要求

過程連接材質
A 外螺紋M20×1.5,不銹鋼304
B 外螺紋G1/2A,不銹鋼304
C 外螺紋G1/4A,不銹鋼304
D 外螺紋NPT1/4,不銹鋼304
E 內螺紋NPT1/8,不銹鋼304
Y 約定的特殊要求

信號輸出
A 一路開關量輸出（SPDT 5A)
B 兩路開關量輸出（SPDT 5A)
C 一路開關量輸出（SPDT 5A),一路模擬量（4～20）mA輸出
D 兩路開關量輸出（SPDT 5A)，一路模擬量（4～20）mA輸出
Y 約定的特殊要求
電氣連接、電纜長度

3 電纜引入孔 內螺紋M20×1.5
9 約定的特殊要求

安裝支架

V 無安裝支架
R 墻裝式安裝支架
G 管道式安裝支架
Y 約定的特殊要求

D校準量程（客戶選定）

PSWI200

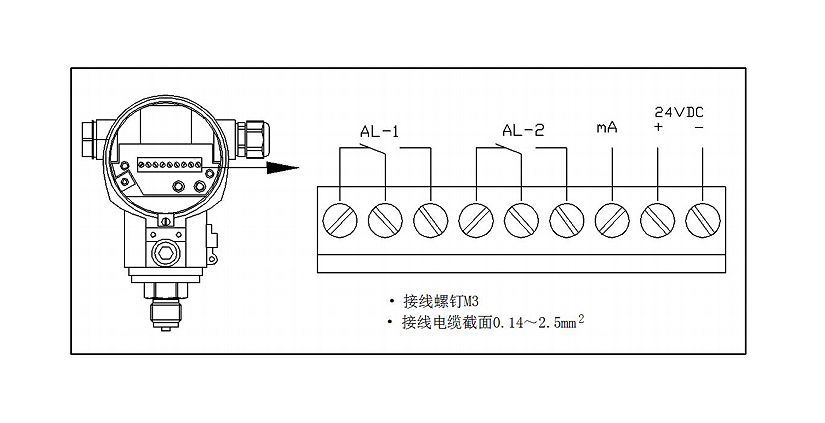

電氣連接


行業應用

PSWI200系列智能壓力開關是由微處理器控制的多功能電子開關，開關量程和回差量程可自行設置。具有一路4-20mA模擬量兩線制信號輸出，兩路繼電器開關量信號輸出，廣泛適用于工業現場壓力測量和控制。
