P60 P100 P150 P200-普通壓力表

時間：2020-07-29 瀏覽：次

< >

型號：P60 P100 P150 P200

產品概述：

Ｐ系列一般壓力表適用于測量無爆炸，不結晶、不凝固及對銅合金不起腐蝕作用的液體或氣體等介質的壓力。

主要特點

●壓力表的測量系統由接頭、彈簧管和傳動機構組成

●外徑有60、100、150

●安裝方式多樣: 徑向直接安裝、徑向后帶邊凸裝、徑向前帶邊嵌裝、軸向直接安裝、軸向前邊嵌裝等

技術參數

精度等級	ф60、2.5%，ф100、ф150、1.5%
測量范圍	負壓 -0.1~0；-0.1~0.06 至 -0.1~2.4MPa 正壓ф60 0~0.1 至 0~25MPa ф100、ф150 0~0.1 至 0~60MPa
工作壓力	靜負荷用至測量上限值的 3/4，交變負荷用至測量上限的 2/3，短時壓力用至測量上限值
正常工作環境溫度	-40～70℃（相對濕度不大于 85%）
溫度影響	使用溫度偏離 20 ± 5℃時，其誤差變化不大于 0.6%/10℃
波登管 / 接頭	磷青銅波登管與黃銅接頭錫焊接。(100、150) 4MPa 以上量程 4%銀焊接，高溫型，不銹鋼波登管 40% 銀焊接可選
儀表機芯	銅合金正裝結構，ф60“C20”型為反裝型
儀表外殼	ST13 噴黑塑
表盤	白色鋁制，黑色刻線
指針	鋁制，黑色
表玻璃	普通玻璃
連接螺紋	60 M14×1.5; 100/150 M20×1.5

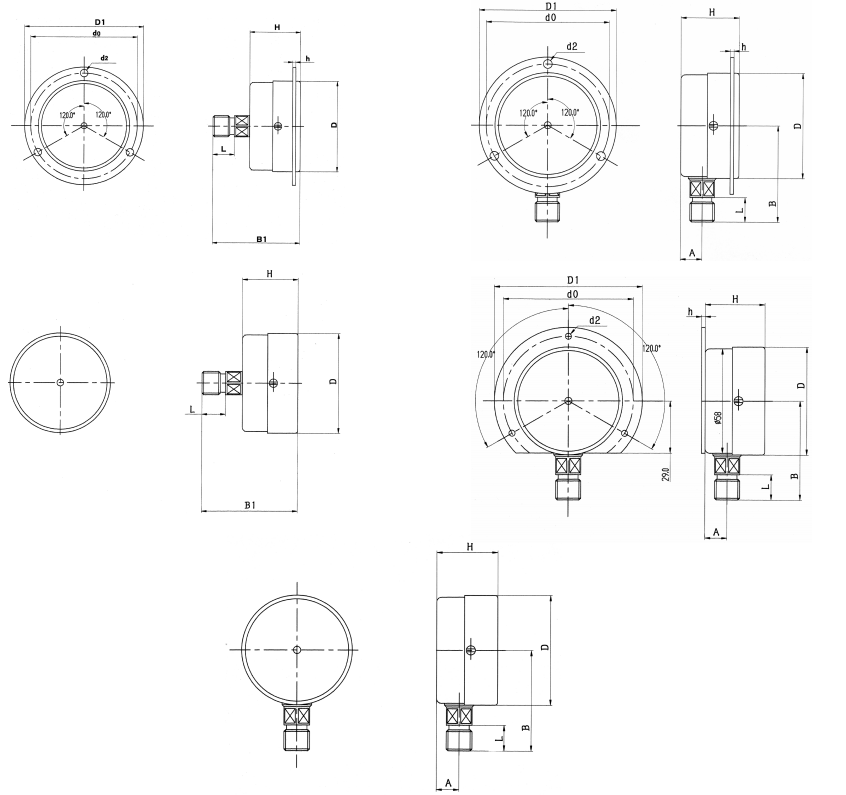

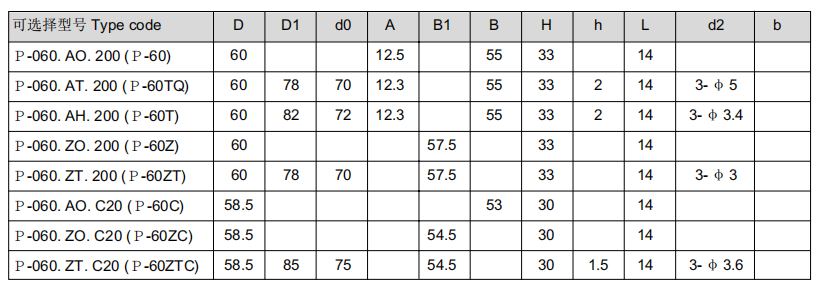

外形結構

產品選型

	型號代碼 CODE	特性說明 CHARACTERISTICS

基本型號 Basic type	P	一般壓力表系列 General service pressure gauge

外徑 Diameter	--

	060——φ60

	100——φ100

	150——φ150

安裝方式 Mounting	AO	徑向直接安裝	Bottom mounting
	AT	徑向前邊	Bottom mounting with front flange
	AH	徑向后邊	Bottom mounting with back flange
	ZO	中軸向直接安裝	Back mounting
	ZT	中軸向前邊	Back mounting with front flange
	BO	下軸向直接安裝	Lower back mounting
	BT	下軸向前邊	Lower back mounting with front flange
設計代碼	200	鐵外殼/螺釘上緊 lron case/ Fixed with screw

	C20	(改型結構)鐵外殼/螺釘上緊
量程 Ranges	M120	0.06MPa 詳見量程范圍規格代碼表 See range table

連接螺紋 Connection	M10	M10*1
	M14	M14*1.5
	M20	M20*1.5
	TOO	其它特殊要求的螺紋 Other requests
備選項 Options	BDA	1級精度
	BEA	1.5級精度
	GHB	40%不銹鋼管銀焊接40% Silver soldering for Stainless Steel tube
	TPB	非標準的度盤Special dial
