金屬轉子流量計用于連續測量封閉管道中液體和氣體的體積流量，結構堅固，測量可靠，能適應于各種復雜場合的測量，被廣泛應用在流量測量和工業過程控制上。

ZORICREATO/卓然天工 金屬轉子流量計

金屬轉子流量計常見的過程連接形式主要有一下四種：

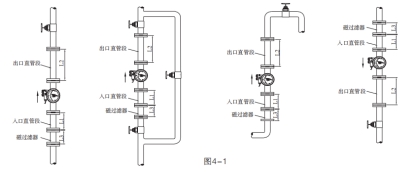

1. 垂直安裝形式

垂直安裝流量計時要保證流量計的中心垂線與鉛垂線夾角小于2°。流量計的出口和入口應安裝直管段，直管段應與流量計的管徑相同，連接的法蘭或螺紋應與流量計的法蘭或螺紋相一致。

直管段要求：入口直管段：L1=5×DN（5倍入口口徑），出口直管段：L2≥250mm。

垂直安裝形式

2. 側進側出形式

安裝時應保證流量計的中心垂線與鉛垂線夾角小于2°。對直管段無特殊要求。

側進側出形式

3. 底進側出形式

安裝時應保證流量計的中心垂線與鉛垂線夾角小于2°。對直管段無特殊要求。

底進測出形式

4. 水平安裝形式

安裝時應保證流量計的中心垂線與鉛垂線夾角小于2°。對直管段無特殊要求。

水平安裝形式
